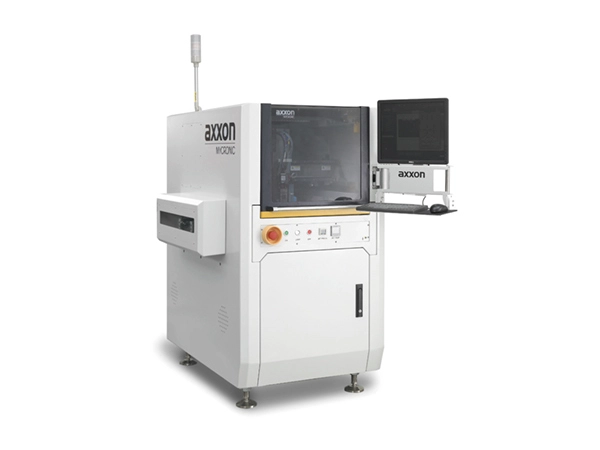

Az Au sorozatú, soros, teljesen automatikus, nagy sebességű adagolórendszerek az adagolási alkalmazások széles skáláját kezelik.
Az integrált keret kialakítása biztosítja a szerkezeti stabilitást, ami hosszabb rendszer üzemidőt, csökkentett állásidőt és nagyobb hatékonyságot eredményez. A csúcskategóriás nemzetközi alkatrészek használata minimalizálja a meghibásodási arányt és jelentősen csökkenti a működési költségeket. A kevesebb kopásra hajlamos alkatrésznek köszönhetően a beszerzési költségek megtakaríthatók. A csúcskategóriás lineáris motorok mikron felbontású lineáris skálákkal párosítva a zárt hurkú vezérléshez kiemelkedő pontosságot és megbízhatóságot biztosítanak.
Az Au sorozat különféle méretű aljzatú termékeket tartalmaz. Funkcionális modulok rugalmas konfigurációját kínálja, például kettős síneket, kettős szelepeket, billenési lehetőségeket és háromfokozatú alsó fűtést. A sokoldalú platform különféle adagolási folyamatokat és ragasztótípusokat támogat, lehetővé téve a gyors termékcserét. Támogatja a különféle adagolószelepek rugalmas konfigurációját is, beleértve a fúvószelepeket és a csavaros szelepeket.
Csökkenti a kézi beavatkozást és növeli a berendezések kihasználtságát. A precíz ragasztómennyiség-szabályozás és a pontos látási algoritmusok javítják az adagolási hozamot. A lineáris motoros hajtások gyorsabb mozgást tesznek lehetővé, minimalizálva a nem termelékeny utazási időt.
Kiküszöböli a Z-tengely mozgásának szükségességét. A pneumatikus fúvóka sebessége eléri a 250 pontot/s-ot – ez 3-7-szer gyorsabb, mint a hagyományos adagolásnál –, míg a piezoelektromos sugárhajtási sebesség akár az 500 pont/s-ot is elérheti. Akár 3 nL-es mennyiségek adagolására is alkalmas, hagyományos módszerekkel elérhetetlen konzisztenciával. Az érintésmentes működés megakadályozza a tű ütközését a munkadarabbal, a kis mennyiségek adagolásának képessége pedig alkalmassá teszi kompakt helyekre.
| Alapparaméterek | Au99S (beépített adagolórendszer a félvezetőipar számára) |
| Teljesítménykövetelmények | AC230V 8A 50/60Hz; Gép: 1,8 kW; Alsó fűtés: 1,8 kW |
| Légnyomás követelményei | 90 psi (6 bar) |
| Méretek | 1050 x 1300 x 1450 mm (Sz x Mé x Ma) |
| Súly | 1370 kg |
| Tanúsítási szabványok | CE |
| XYZ tengely pozicionálási pontosság | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ tengely ismételhetőség | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Maximális sebesség | 1500 mm/s (XY) |
| Gyorsulás | 1,5 g |
| Hajtásrendszer | Lineáris motor (XY) / szervomotor (Z) |
| Szállítószalag teherbírása | 3 kg |
| Szállítószalag szélesség beállítási tartomány | 35-480 mm |
| PCB vastagság | 0-6 mm |
| Kommunikációs protokoll | SMEMA |
| Minimális éltávolság | 5,5 mm |
| Z-tengely mozgás | 40 mm |
| Max. adagoló terület (egysávos/kétsávos) | 350 × 480 mm / 350 × 215 mm (Sz × M) |
| Nagy pontosságú dönthető terület (egysávos/kétsávos) | 245 × 425 mm / 245 × 180 mm (Sz × M) |
