A félvezetőgyártó létesítmény steril, klímaszabályozott környezetében egy szilícium ostya indul útnak több száz bonyolult feldolgozási lépésen keresztül. Az ostya felületének minden szakaszban hibátlanul tisztának kell lennie. A fotoreziszt eltávolítása, maratása vagy leválasztása után azonban elkerülhetetlenül megmaradnak mikroszkopikus méretű szennyeződések – szerves maradványok, natív oxidok és szubmikron részecskék. Ezek a mindössze néhány nanométeres átmérőjű láthatatlan ellenségek katasztrofális hibákat okozhatnak: szakadást, rövidzárlatot vagy olyan eszközt, amely nem felel meg a teljesítményspecifikációknak. A hagyományos nedves tisztítási módszerek, amelyek vegyi fürdőkön és öblítéseken alapulnak, nehezen érik el a nagy képarányú szerkezetek alját, és vegyszermaradványokat hagyhatnak maguk után, amelyek maguk is szennyezők. Ez az a kihívás, amelynek kezelésére a félvezető plazmatisztító technológiát fejlesztették ki.

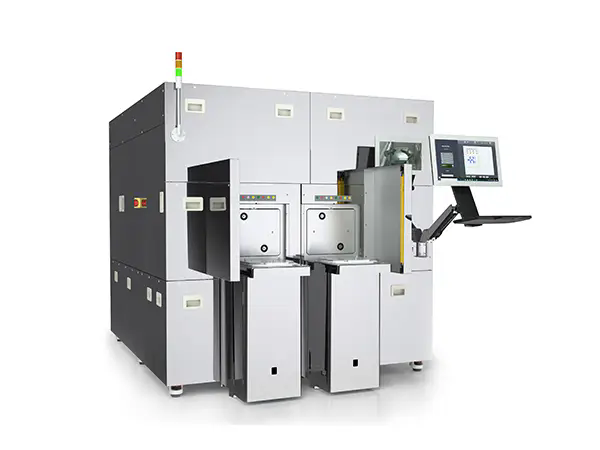

A Semiconductor Plasma Cleaner egy speciális félvezető-ellenőrző berendezés, amely plazmát – elektronokat, ionokat és semleges gyököket tartalmazó ionizált gázt – használ a félvezető felületekről a szennyeződések eltávolítására anélkül, hogy az alatta lévő anyagot károsítaná. Az eljárás száraz, vegyszermentes, és rendkívül hatékonyan tisztítja a modern félvezető eszközöket jellemző mikroszkopikus jellemzőket. Ez a cikk átfogó technikai bevezetést nyújt a félvezetőkhözplazma tisztítószerek. Felfedezzük a plazma alapvető fizikáját, lebontjuk a tipikus rendszert alkotó alkatrészeket, megvizsgáljuk a teljesítményt meghatározó kulcsfontosságú műszaki specifikációkat, és megvitatjuk azt a kritikus szerepet, amelyet ez a félvezető-ellenőrző berendezés játszik a félvezetőgyártásban és -csomagolásban. Legyen Ön mérnök, aki új berendezéseket ír elő, vagy egy technikus, aki ezeket az eszközöket üzemelteti, vagy egyszerűen csak a félvezető ellátási lánc kulcsfontosságú technológiáinak megismerésére törekszik, ez a cikk megadja a szükséges alapvető ismereteket.
A Félvezető plazmatisztítóegy precíziós eszköz, amely a plazma egyedülálló tulajdonságait használja fel félvezető lapkák, chipcsomagok, ólomkeretek és egyéb elektronikus alkatrészek tisztítására. Lényegében az eszköz elektromos kisülést hoz létre alacsony nyomású gázban, ami rendkívül reaktív környezetet hoz létre. Ez a plazma – az anyag negyedik halmazállapota – rendkívül energikus részecskék összetett koktélját tartalmazza: ionokat, amelyek fizikailag bombázzák a felszínt, szabad gyököket, amelyek kémiailag reagálnak a szennyeződésekkel, és elektronokat, amelyek segítenek fenntartani a kisülést. A fizikai és kémiai hatások kombinációja hatékonyan távolítja el a szerves maradványokat, oxidokat és szemcsés szennyeződéseket anélkül, hogy károsítaná az érzékeny elektronikus struktúrákat.
A plazmatisztítás alapelve meglepően egyszerűen leírható, mégis elegáns a kivitelezése. A folyamatkamrát szabályozott vákuumszintre evakuálják. Egy technológiai gázt – jellemzően oxigént, argont, hidrogént vagy keveréket – vezetnek be a kamrába. Ezután rádiófrekvenciás (RF) vagy mikrohullámú energiát alkalmaznak a gázra, ionizálják és plazmát hoznak létre. A plazmán belül az oxigéngyökök (O*) agresszív reakcióba lépnek a szénhidrogén szennyeződésekkel, illékony melléktermékekké alakítva azokat, mint például szén-dioxid és vízgőz, amelyeket aztán a vákuumrendszer evakuál. Ezzel egyidejűleg az argonionok fizikai bombázást biztosítanak, amely segít elmozdítani a részecskéket és aktiválni a felületet. Az eredmény egy tiszta, kémiailag aktivált felület, amely készen áll a következő gyártási lépésre.
Ez a tisztító mechanizmus számos kritikus előnnyel rendelkezik. Az eljárás teljesen száraz, így nincs szükség folyékony vegyszerekre és a kapcsolódó hulladékártalmatlanításra. Eredetileg kíméletes is, mivel a plazma hőmérséklete pontosan szabályozható a hőkárosodás elkerülése érdekében. A legfontosabb, hogy izotróp – ami azt jelenti, hogy minden irányban képes tisztítani a felületeket, beleértve a nagy képarányú elemek belsejét is, ahová a folyékony tisztítószer nem érheti el. Ezen okok miatt a Semiconductor Plasma Cleaner a félvezető-ellenőrző berendezések nélkülözhetetlen darabjává vált a fejlett félvezetőgyártásban, a MEMS-gyártásban és az eszközök csomagolásában.
Egy modernFélvezető plazmatisztítóegy összetett elektromechanikus rendszer, amely több kritikus alrendszerből áll, amelyek mindegyike sajátos szerepet játszik a tisztítási folyamatban. Ezen összetevők megértése elengedhetetlen az ilyen típusú félvezető-ellenőrző berendezések meghatározásáért, üzemeltetéséért és karbantartásáért felelős mérnökök számára. Az alábbi táblázat a főbb összetevők és főbb jellemzőik részletes lebontását tartalmazza.
| Összetevő | Funkció | Kulcsfontosságú kiválasztási kritériumok |
| Vákuumkamra | Bezárja a feldolgozási környezetet, és fenntartja a vákuumfeltételeket a plazmatermeléshez. | Anyag (alumíniumötvözet vs. rozsdamentes acél), térfogat, belső geometria, alapnyomás (általában 10^-5 Torr). |
| RF tápegység és megfelelő hálózat | RF teljesítményt (általában 13,56 MHz) állít elő és szolgáltat a plazma létrehozásához és fenntartásához. | Frekvencia (13,56 MHz az ipari szabvány), kimeneti teljesítmény, impedancia illesztési képesség. |
| Gázellátó rendszer | Szabályozza és szabályozza a technológiai gázok (O2, Ar, H2, CF4) áramlását a kamrába. | Tömegáram-szabályozók (MFC-k), gáztisztaság (általában 99,999% vagy magasabb), gázvezetékek száma. |
| Vákuumszivattyús rendszer | Kiüríti a kamrát a kívánt vákuumszintre, és eltávolítja a folyamat melléktermékeit. | Szivattyú típusa (forgólapátos + turbomolekuláris), szivattyúzási sebesség, végső vákuumszint. |
| Elektróda összeállítás | RF teljesítményt csatlakoztat a plazmához; lehet kapacitív vagy induktív csatolás. | Elektróda geometria (párhuzamos lemez vs. távoli plazma), anyagok (alumínium, szilícium), hűtés. |
| Nyomásszabályozó rendszer | A fojtószelep és a nyomásérzékelők révén stabil folyamatnyomást tart fenn. | Nyomásérzékelő típusa (kapacitás manométer, Pirani mérő), szabályozási pontosság, válaszidő. |
| Ellenőrző és felügyeleti rendszer | Integrálja az összes rendszerfunkciót és figyeli a folyamatparamétereket; gyakran tartalmaz HMI érintőképernyőt. | Szoftver interfész, adatnaplózás, receptkezelés, riasztási funkciók, csatlakoztathatóság (SECS/GEM az automatizáláshoz). |
Üzemünk kiemelt hangsúlyt fektet ezen alkatrészek integrációjára és optimalizálására. Az RF frekvencia kiválasztása például mélyreható hatással van a plazma sűrűségére és az ionenergiára. Míg a 13,56 MHz az ipari szabvány az ipari, tudományos és orvosi (ISM) frekvenciasávba való besorolása miatt, az elektródakonfiguráció megválasztása határozza meg, hogy a kamra közvetlen plazma vagy downstream plazma üzemmódban működik-e. A közvetlen plazma (kapacitív csatolású) rendszer energikusabb plazmát állít elő, amely alkalmas fizikai tisztításra és felületaktiválásra, míg a downstream (induktív csatolású) rendszer gyengédebb és elkerüli az ionkárosodást, így ideális az érzékeny félvezető eszközökhöz.
Teljesen jellemezni aFélvezető plazmatisztító, a mérnököknek ismerniük kell egy sor műszaki specifikációt, amelyek meghatározzák a tisztítási képességet, az áteresztőképességet és a működési keretet. Ezek a paraméterek közvetlenül befolyásolják a folyamat eredményeit, és ezeket gondosan értékelni kell az ilyen típusú félvezető-ellenőrző berendezések kiválasztásakor. Az alábbi táblázat részletes áttekintést nyújt egy tipikus félvezető plazmatisztító rendszer kritikus jellemzőiről.
| Paraméter | Tipikus értéktartomány | Hatás a teljesítményre |
| Kamara kötet | 20-200 liter | Meghatározza a tétel méretét; a nagyobb kamrák nagyobb szubsztrátumokat vagy több ostyát helyeznek el futásonként. |
| RF teljesítmény kimenet | 50 W és 10 kW között | A nagyobb teljesítmény nagyobb plazmasűrűséget tesz lehetővé a gyorsabb tisztítás és a makacsabb szennyeződések eltávolítása érdekében. |
| RF frekvencia | 13,56 MHz vagy 2,45 GHz (mikrohullám) | 13,56 MHz szabvány; a mikrohullámú (2,45 GHz) ionizáltabb plazmát állít elő speciális folyamatokhoz. |
| Alapnyomás | 10^-5 - 10^-6 Torr | Az alacsonyabb alapnyomás csökkenti a háttérszennyezést és javítja a folyamat tisztaságát. |
| A folyamat nyomása | 50-500 mTorr | Az alacsonyabb nyomás irányítottabb ionbombázást eredményez; a nagyobb nyomás fokozza a kémiai reakciókat. |
| Gázáramlás szabályozás | 0-500 sccm (standard köbcm/perc) | A pontos áramlásszabályozás reprodukálható gázösszetételt és tisztítási eredményeket biztosít. |
| Hőmérséklet egységessége | +/- 5°C az aljzaton keresztül | Az egyenletes hőmérséklet egyenletes tisztítást biztosít az aljzat minden részén. |
| A plazma egységessége | Jellemzően +/- 5% eltérés a kamrában | A jó egyöntetűség biztosítja, hogy egy tételben minden hordozó ugyanazt a tisztító adagot kapja. |
| Ciklusidő | 2-20 perc (leszivattyúzás a légtelenítéshez) | A rövidebb ciklusidő növeli az áteresztőképességet; kulcsfontosságú az egyensúly a tisztítás hatékonyságával. |
Ezek a specifikációk nem önkényesek. Például a 10^-5 Torr alapnyomás elengedhetetlen a maradék vízgőz és oxigén mennyiségének minimalizálásához a kamrában, mielőtt a technológiai gázt bevezetnék, megelőzve ezzel a nem kívánt reakciókat. A 13,56 MHz-es RF frekvencia egy nemzetközileg elfogadott ISM-frekvencia, amelyet úgy választottak ki, hogy elkerülje a rádiókommunikáció zavarását. A gázáramlás-szabályozás pontosságát, amelyet általában termikus tömegáram-szabályozókkal érnek el, a beállított érték +/- 1%-án belül kell tartani, hogy biztosítsák a tételek közötti ismételhetőséget. Üzemünkben aprólékos kalibrációs szabványokat tartunk fenn, és minden rendszerhez részletes folyamatminősítési csomagokat biztosítunk, biztosítva ügyfeleink számára a folyamatok validálásához szükséges adatokat.
A plazmatisztítás széles körű elterjedése előtt a félvezetőgyártók elsősorban a nedves kémiai tisztítási módszerekre támaszkodtak. Ezekben a folyamatokban az ostyákat vegyi fürdők sorozatába merítik – jellemzően savak és oxidálószerek agresszív keverékeibe, mint például "piranha" oldat (kénsav és hidrogén-peroxid) vagy RCA tiszta (SC-1 és SC-2). Bár számos alkalmazásban hatékony, a nedves tisztításnak vannak korlátai, amelyek az eszköz méreteinek csökkenésével egyre problémásabbá válnak. Ahogy az ipar a mikronos léptékről a 100 nm alattira mozdult el, a nedves tisztítás korlátai kritikussá váltak, és a plazmaalapú technikák kiváló alternatívaként jelentek meg.
Tekintsük egy nagy félvezető-csomagoló üzem tapasztalatait, amely a huzalkötési folyamat során a hozamcsökkenéssel küszködött. Az összeszerelősor nedves tisztítási lépéssel készítette elő a ragasztópárnákat, de a hozam makacsul 95% alatt maradt. A bűnös a mikroszennyezés volt: a tisztítószer-maradványok és a nedvesség a ragasztópárna felülete alá szorult, megakadályozva az aranyhuzal megbízható rögzítését. A folyamat értékelése után a mérnökcsapat a nedves tisztítási lépést plazma alapú tisztítási eljárásra cserélte. A hozam azonnal 99,3%-ra ugrott, és a csomagolósor több mint három éve tartja ezt a teljesítményt. Ez nem elszigetelt történet; alapvető változást tükröz az iparágban.
A plazmatisztításnak a nedves tisztításhoz képest számos és jelentős előnye van:
1. Nincs vegyszermaradvány.A nedves tisztítás vegyszereken alapul, amelyeket gondosan le kell öblíteni. A hiányos öblítés olyan maradványokat hagy maga után, amelyek megzavarhatják a további folyamatokat, tapadási hibákat és korróziót okozva. A plazmatisztítás egy száraz eljárás, amely során csak illékony melléktermékek (gázok) keletkeznek, amelyeket kiszivattyúznak, és nem hagynak maradékot.
2. Nincs mechanikai sérülés.A nedves tisztítás során szükséges fizikai keverés az érzékeny szerkezetek összeomlását vagy leválását okozhatja. Ez különösen kritikus fontosságú a MEMS-eszközök nagy képarányú jellemzői és a törékeny szerkezetek, például a fejlett csomagolású ragasztópárnák esetében. A plazma tisztítás teljesen elkerüli a mechanikai erőket.
3. Izotróp tisztító hatás.A nedves tisztítás folyékony vegyszereken alapul, amelyeknek be kell áramolniuk a felületi elemekbe és ki kell áramolniuk. A folyadékok felületi feszültsége megakadályozhatja, hogy elérjék a keskeny árkok alját. A plazmában lévő reaktív gyökök gáz halmazállapotúak, lehetővé téve számukra, hogy behatoljanak és megtisztítsák az összes kitett felületet, tekintet nélkül a jellemző geometriájára.
4. Alacsony feldolgozási hőmérséklet.A nedves tisztítás gyakran magasabb hőmérsékletet igényel a kívánt reakciósebesség eléréséhez, ami feszültségre tehet érzékeny anyagokat és hőtágulási eltérést okozhat. A plazmatisztítás közel környezeti hőmérsékleten végezhető, megőrizve a tisztítandó anyagok épségét.
5. Nincs veszélyes hulladék.A nedves tisztítás vegyi melléktermékeit veszélyes hulladékként kell kezelni és ártalmatlanítani, ami jelentős környezetvédelmi megfelelőségi költségekkel jár. A plazmatisztítás során csak gáz halmazállapotú melléktermékek keletkeznek, amelyek a szokásos szennyezéscsökkentő rendszerekkel moshatók.
6. Következetes, megismételhető eredmények.A plazmaparaméterek, például a teljesítmény, a nyomás és a gázáramlás szabályozása rendkívül pontos. Egy jól megtervezettFélvezető plazmatisztítóminden tételhez azonos feltételeket hoz létre, eltávolítva a nedves tisztítást befolyásoló tételenkénti eltéréseket.
7. Csökkentett folyamatlépések.A nedves tisztítás általában több folyamatlépést igényel: tisztítófürdőbe merítés, öblítés és szárítás. A plazmatisztítás egylépéses, egyszerű művelet. Ez csökkenti a berendezés lábnyomát, a folyamatidőt és a kezelő kezelését.
Az iparág plazmatisztításra való áttérése nem csupán technikai preferencia; ez gazdasági és minőségi követelmény. Ahogy a félvezető eszközök folyamatosan zsugorodnak és a csomagolási technológiák egyre igényesebbek, a száraz, maradvány- és sérülésmentes tisztítási módszer iránti igény csak nő. A Semiconductor Plasma Cleaner a bevált, kiforrott technológia, amely megfelel ezeknek a szigorú követelményeknek.
Az egyik leggyakoribb kérdés a mérnököktől, akik értékelik aFélvezető plazmatisztítóis: what can this equipment actually remove? A válasz a plazma típusától és a kiválasztott technológiai gáztól függ. A plazmatisztítás a szennyeződések három elsődleges kategóriáját kezelheti, amelyek mindegyike más megközelítést és kémiát igényel. Ezen kategóriák megértése elengedhetetlen a folyamatfejlesztéshez és a berendezések kiválasztásához. Üzemünk a plazmatisztító megoldások átfogó kínálatát fejlesztette ki, speciális szennyeződéstípusokra optimalizált folyamatreceptekkel.
1. kategória: Szerves szennyeződés.Ebbe a kategóriába tartoznak a fotoreziszt maradványok, ujjlenyomatok, olajok, zsírok és más szénhidrogének, amelyek a félvezető feldolgozás során kerülnek be. Ezek a szennyeződések gyakran vékony, láthatatlan filmek formájában vannak jelen, amelyek megzavarhatják a későbbi lerakódásokat vagy kötést. A szerves eltávolítás standard módszere az oxigénplazma. A reaktív oxigéngyökök reakcióba lépnek a szerves anyagban lévő szénnel és hidrogénnel, illékony szén-dioxidot és vízgőzt képezve, amelyeket evakuálnak. A plazma rendkívül hatékony, roncsolásmentes "égési" folyamatként működik alacsony hőmérsékleten. A különösen makacs szerves maradékok esetében oxigén és argon vagy hidrogén keveréke használható a kémiai reakció fokozására.
2. kategória: Szervetlen szennyeződés.Ebbe a kategóriába tartoznak a natív oxidok (szilícium-dioxid, alumínium-oxid), a fém-oxidok és más szervetlen maradékok. Ezeket a szennyeződéseket általában redukáló plazma segítségével távolítják el. Elterjedt megközelítés a hidrogén-argon plazma, ahol a hidrogén gyökök a fémoxidot visszavezetik tiszta fémmé, hatékonyan eltávolítva az oxidréteget. Alternatív megoldásként fluor alapú plazma (CF4 vagy SF6 használatával) használható az oxidok maratására, de ezt óvatosan kell végezni, mivel a fluor agresszív és károsíthatja az alatta lévő anyagot. A gázkeverék kiválasztását és a folyamat paramétereit gondosan kalibrálni kell, hogy az oxid eltávolítása az aljzat felületének megváltoztatása nélkül történjen. Az oxidok esetében a plazma az oxidot fémes állapotba redukálja, eltávolítja a réteget és aktiválja a felületet a tapadáshoz.
3. kategória: Részecskeszennyeződés.Ebbe a kategóriába tartoznak a mikroszkopikus porrészecskék, fémpelyhek és egyéb, a felületen leülepedő részecskék. Ezek hibákat okozhatnak a következő folyamatokban, és elektromos szivárgás forrásai lehetnek. A részecskék eltávolítása argonplazma segítségével történő fizikai porlasztással történik. Az argonionok elegendő energiával ütköznek a felületre ahhoz, hogy kimozdítsák a részecskéket, amelyeket aztán a vákuumrendszer elhord. Ez egy tisztán fizikai tisztítási eljárás, és hatékonyan távolítja el a különböző méretű részecskéket. Azonban megfelelő energiával kell felhordani, hogy elkerüljük a felület vagy a készülék tulajdonságainak károsodását.
A következő táblázat a szennyeződések típusainak részletesebb leképezését mutatja be a megfelelő plazmakémiára vonatkozóan.
| Szennyezés típusa | Közös források | Plazmakémia | Tisztítási Mechanizmus |
| Fotoreziszt maradványok | Litográfia, maratás, sztrippelési eljárások | Oxigén plazma (O2) argon asszisztenssel | Kémiai oxidáció: O* + CxHy → CO2 + H2O |
| Natív oxid (SiO2) | Levegőnek való kitettség a kezelés és a feldolgozás során | Hidrogén-argon plazma (H2/Ar) | Kémiai redukció: H* + SiO2 → Si + H2O |
| Fém-oxidok (Al2O3, CuO) | Oxidáció a feldolgozás során, különösen magas hőmérsékleten | Hidrogénplazma (H2) argon hordozóval | Kémiai redukció: H* + MO → M + H2O |
| Ujjlenyomatok, olajok, zsírok | Kezelők által végzett kezelés és tárolás | Oxigén plazma fluor tisztítóval | Kémiai oxidáció és elpárologtatás |
| Részecskék (por, fémreszelék) | Környezeti környezet, berendezések kopása | Argon porlasztó plazma | Fizikai bombázás: Ar+ + részecske → kilökődés |
| Fluorkarbon maradékok | Plazmamarás CF4 vagy SF6 gázokkal | Oxigénplazma Ar-val | Fluor-karbon film kémiai oxidációja |
Üzemünk átfogó folyamatfejlesztési szolgáltatást nyújt, segítve ügyfeleinknek a plazmatisztító receptúrák optimalizálását az adott szennyeződési kihívásokra. Adatbázist tartunk fenn a több száz szubsztrátum és szennyeződés bevett folyamatairól, és műszaki csapatunk személyre szabott recepteket tud tervezni egyedi alkalmazásokhoz. Ez biztosítja, hogy félvezető plazmatisztítója optimális teljesítményt nyújtson az Ön speciális gyártási követelményeinek.
Míg a félvezető plazmatisztítás elengedhetetlen az ostyagyártáshoz, a csomagolási szakaszra gyakorolt hatása vitathatatlanul még mélyebb. A csomagolás – a félvezető szerszám külvilággal való összekapcsolásának folyamata, valamint a mechanikai és környezetvédelem biztosítása – egy sor kritikus lépést foglal magában: a szerszám rögzítését, a huzalkötést, a kapszulázást és az ólomformázást. Ezen lépések mindegyike tiszta, kémiailag aktív felületeket igényel az erős, megbízható csatlakozások biztosításához. A csomagolási szakaszban lévő szennyeződések a termésveszteség és a terephibák fő forrásai, és a plazmatisztítás bizonyult a leghatékonyabb módszernek ezek kiküszöbölésére.
A plazmatisztításnak a csomagolás hozamára gyakorolt hatásának megértéséhez vegye figyelembe a huzalkötési folyamatot. A huzalkötés kiforrott technológia, de továbbra is ez a domináns módszer a szerszám és a vezetőkeret közötti elektromos összeköttetések létrehozására. Az eljárás ultrahangos energiát, hőt és nyomást használ, hogy hegesztést hozzon létre egy arany- vagy rézhuzal és a szerszámon lévő kötőpárna között. A megbízható kötés kialakításához a kötőpárna felületének mentesnek kell lennie a szerves szennyeződésektől, oxidoktól és részecskéktől. Ezek a szennyeződések gátként működnek, megakadályozva az erős hegesztéshez szükséges fém-fém intim érintkezést. Az eredmény egy gyenge kötés, amely meghibásodhat a későbbi feldolgozás során vagy a termék élettartama során.
Egy tipikus félvezető összeszerelő gépsoron előfordulhat, hogy egy köteg matrica ragasztóbetét felülete szennyezett lehet a kockafűrészből, tárolásból vagy kezelésből származó maradványokkal. A huzalkötés kezdeti hozama 95% lehet, ami azt jelenti, hogy a kötések 5%-a gyenge vagy nem tapadó. Ez egyenesen törmeléket jelent: minden gyenge kötés utómunkálatot igényel, vagy selejt szerszámot eredményez. Most képzelje el egy plazmatisztító lépés hatását, amelyet közvetlenül a huzalkötés előtt alkalmaznak. A plazma eltávolítja a szerves maradványokat, redukálja a natív oxidot, és kémiailag aktiválja a kötőpárna felületét, így nagyon fogékony a kötésre. A plazmával tisztított tétel hozama 99,5%-ra nő, ami 90%-kal csökkenti a kötés meghibásodásának arányát. Ez nem elméleti számítás; ez egy valós eredmény, amelyet számos csomagolósor ért el.
Egyéb olyan csomagolási eljárások, amelyek jelentős mértékben előnyösek a plazmatisztításból:
A plazmatisztítás hatása a csomagolás hozamára számszerűsíthető. Az alábbi táblázat a csomagolósorokon megfigyelt tipikus javulásokat mutatja be a plazmatisztítási lépés bevezetése után a folyamatban.
| Csomagolási folyamat | Hozam a plazmatisztítás előtt | Hozam a plazmatisztítás után | Termésjavítás |
| Huzalkötés (arany golyós kötés) | 94-96% | 99-99,5% | 3-5% |
| Die Attach (ragasztószalag) | 92-94% | 98,5-99,5% | 4-6% |
| Alultöltés (üregmentes áramlás) | 88-92% | 97-98,5% | 6-8% |
| Formázás (tapadás) | 90-93% | 97-98% | 4-6% |
Félvezető plazmatisztító rendszereinket a csomagolási alkalmazásokat szem előtt tartva terveztük, és olyan funkciókat kínálnak, mint az állítható elektródatávolság, a kötegelt feldolgozási képességek és az automatizált kezelőrendszerekkel való integráció. Tisztában vagyunk vele, hogy a félvezető csomagolások nagy volumenű környezetében a megbízhatóság és az ismételhetőség nem alku tárgya. Berendezéseink egyenletes teljesítményt nyújtanak a hozam maximalizálásához és a hulladék csökkentéséhez.
A megfelelő kiválasztásaFélvezető plazmatisztítóegy adott alkalmazás esetében kritikus döntés, amely megköveteli a műszaki követelmények és a működési korlátok strukturált értékelését. A választás olyan kiegyensúlyozó tényezőket foglal magában, mint a tisztítás hatékonysága, teljesítménye, költsége és a meglévő folyamatokkal való kompatibilitás. A Semiconductor Plasma Cleaner jelentős tőkebefektetést jelent, és a rossz rendszer kiválasztása nem megfelelő teljesítményhez és elpazarolt kiadásokhoz vezethet. Üzemünk strukturált kiválasztási keretrendszert dolgozott ki, hogy segítse ügyfeleit abban, hogy eligazodjanak ebben a folyamatban, és kiválaszthassák az igényeiknek optimálisan megfelelő rendszert.
1. lépés: Határozza meg az eltávolítandó szennyeződést.Az első lépés az eltávolítandó szennyeződés típusának meghatározása. Szerves (fotoreziszt, olaj), szervetlen (oxid) vagy szemcsés? A különböző szennyeződések eltérő plazmakémiai összetételt és folyamatkörülményeket igényelnek. Például az oxigénplazma hatékony a szerves eltávolításhoz, míg a hidrogénplazma szükséges az oxidok eltávolításához. A Semiconductor Plasma Cleaner kiválasztásának támogatnia kell a szükséges gázkémiát.
2. lépés: Jellemezze a szubsztrátot.Az aljzat anyaga és geometriája kritikus kiválasztási tényezők. Mi az anyag? Is it silicon, gallium arsenide, or a ceramic? Az anyag érzékeny lehet bizonyos plazmaviszonyokra. Például egyes anyagok érzékenyek az ionbombázás okozta károsodásra, és „puha” plazmát igényelnek (downstream plazma konfiguráció). A geometria is fontos: vannak-e az aljzatnak sérülékeny szerkezetei, amelyeket fizikai bombázás károsíthat? Vannak olyan nagy képarányú funkciók, amelyek izotróp tisztítást igényelnek? Az ezekre a kérdésekre adott válaszok határozzák meg a szükséges elektróda konfigurációt és a teljesítménysűrűséget.
3. lépés: Mérje fel az áteresztőképességi követelményeket.How many substrates need to be cleaned per hour? Ez határozza meg a szükséges kamraméretet és a kötegelt vagy beépített konfigurációt. Nagy volumenű gyártáshoz előnyben részesítjük a nagyobb kamrát, amely egy adag szubsztrátum befogadására képes. A kutatás-fejlesztéshez egy kisebb, gyors átfutású kamra megfelelőbb. A Semiconductor Plasma Cleaner ciklusidejét (beleértve a leszivattyúzást, a folyamatot és a légtelenítést) össze kell hangolni a teljes gyártási idővel.
4. lépés: Értékelje a tisztatéri környezetet.A félvezető gyártási környezet erősen ellenőrzött. A Semiconductor Plasma Cleanernek meg kell felelnie a tisztatérre vonatkozó előírásoknak, beleértve a tisztasági osztályt, a szellőzést és az elektromágneses kompatibilitást. Figyelembe kell venni a berendezés lábnyomát és a rendelkezésre álló alapterületet is.
5. lépés: Mérje fel a gázellátást és a gázcsökkentést.A Semiconductor Plasma Cleaner használatához nagy tisztaságú technológiai gázokra van szükség, valamint a kipufogógázok csökkentésére (biztonságos kezelésére). A gázellátó rendszernek alkalmasnak kell lennie a szükséges gázok megfelelő áramlási sebességű és tisztaságú szállítására. A szennyezéscsökkentő rendszert úgy kell megtervezni, hogy a plazmatisztítási folyamat során keletkező specifikus melléktermékeket (pl. illékony szerves vegyületek, fluorvegyületek) kezelje.
6. lépés: Fontolja meg az automatizálást és az integrációt.Egy modern félvezetőgyártó létesítményben a Semiconductor Plasma Cleaner ritkán önálló eszköz. Általában egy automatizált gyártósorba van beépítve. A rendszernek képesnek kell lennie a gyári automatizálási és vezérlőrendszerekkel való interfészre, jellemzően a SECS/GEM protokollon (SEMI Equipment Communications Standard/Generic Equipment Model) keresztül.
Az alábbi táblázat összefoglalja a legfontosabb döntési tényezőket és azokat a kérdéseket, amelyekre a kiválasztási folyamat egyes szakaszaiban meg kell válaszolni.
| Kiválasztási tényező | Kérdések |
| Szennyezés típusa | Milyen anyagokat kell eltávolítani? (Szerves, oxid, részecskék?) |
| Szubsztrát jellemzők | Mi az anyag? Törékeny? Vannak benne nagy képarányú funkciók? |
| Átbocsátási követelmény | Hány hordozót kell óránként feldolgozni? |
| Tisztatéri környezet | Mi az a tisztatéri osztály? Mekkora a rendelkezésre álló alapterület? |
| Gázellátás és csökkentés | Milyen technológiai gázokra van szükség? Hogyan csökkentik a kipufogógázokat? |
| Automatizálás és integráció | A rendszert integrálni kell a gyári automatizálással (SECS/GEM)? |
Üzemünk műszaki csapata készséggel segít a kiválasztási folyamatban, részletes műszaki adatokkal, folyamatbemutatóval és költség-haszon elemzéssel. Tisztában vagyunk azzal, hogy minden alkalmazás egyedi, és elkötelezettek vagyunk amellett, hogy segítsünk ügyfeleinknek abban, hogy kiválaszthassák azt a félvezető plazmatisztítót, amely a leghatékonyabb és leghatékonyabb tisztítási megoldást nyújtja speciális igényeiknek.
1. kérdés: A plazmatisztítás károsítja a félvezető lapkák vagy eszközök felületét?
Válasz: A megfelelő folyamatparaméterekkel működtetve a plazmatisztítás kíméletes, roncsolásmentes folyamat. A kulcstényezők a rádiófrekvenciás teljesítményszint, a folyamatnyomás és a folyamatgáz kiválasztása. A közvetlen plazma (kapacitív csatolású) rendszerek nagyobb ionenergiájú plazmát állítanak elő, amely felhasználható agresszív tisztításra vagy felületaktiválásra. Érzékeny anyagok esetén egy downstream plazmarendszer (ahol a plazmát távolról állítják elő, és a semleges gyököket az ostyára szállítják) használható az ionbombázás okozta károk elkerülésére. Átfogó folyamatfejlesztési szolgáltatást nyújtunk annak érdekében, hogy az Ön plazmatisztító receptje ne károsítsa az aljzatot.
2. kérdés: Mi a különbség az oxigénplazma és az argonplazma tisztítása között?
Válasz: Az oxigénplazma tisztítás elsősorban kémiai reakciókon alapul. A reaktív oxigéngyökök oxidálják a szerves szennyeződéseket, illékony szén-dioxiddá és vízgőzné alakítva azokat. Az argonplazma tisztítása elsősorban fizikai folyamat: az argonionok fizikailag bombázzák a felületet, elmozdítják a részecskéket, és fizikailag kiporlasztják a vékony rétegeket. Az oxigénplazma ideális a szerves maradványok eltávolítására, míg az argonplazma felületaktiválásra és a kémiailag nem kötött részecskék eltávolítására szolgál. Számos plazmatisztító eljárás oxigén és argon keverékét alkalmazza a kémiai és fizikai tisztítási műveletek kombinálására.
3. kérdés: Mi a tipikus folyamatciklus ideje egy félvezető plazmatisztító esetében?
Válasz: A tipikus plazmatisztítási folyamat ciklusideje 5 és 20 perc között van. Ez magában foglalja a leszivattyúzási időt (vákuum eléréséhez), a folyamat idejét (plazmatisztítási lépés) és a légtelenítési időt (a kamra légköri nyomásra való visszaállításához). A tényleges ciklusidő a kamra térfogatától, a vákuumszivattyú sebességétől és a szükséges tisztítási időtől függ. Üzemünk Semiconductor Plasma Cleaner rendszereit gyors leszivattyúzásra és hatékony feldolgozásra tervezték, szokásos szakaszos alkalmazások esetén 8-12 perces ciklusidővel.
4. kérdés: Használható-e félvezető plazmatisztító összeszerelt eszközök és csomagok tisztítására?
Válasz: Igen, a plazmatisztítást széles körben használják összeszerelt eszközök és csomagok tisztítására. Ezt gyakran öntés vagy kapszulázás előtt hajtják végre a szennyeződések eltávolítása és a tapadás javítása érdekében. A plazmakezelés hatékonyan megtisztíthatja a teljes szerelvény felületeit, beleértve a szerszámot, a huzalkötéseket és az ólomkereteket, anélkül, hogy károsítaná a kényes alkatrészeket. Ügyelni kell a megfelelő folyamatparaméterek kiválasztására, hogy elkerüljük az összeszerelt készülék teljesítményére gyakorolt hatást.
5. kérdés: Miért a 13,56 MHz a leggyakoribb RF frekvencia a plazmatisztításhoz?
Válasz: A 13,56 MHz-es frekvencia nemzetközileg elismert ipari, tudományos és orvosi (ISM) frekvenciasáv. Ez azt jelenti, hogy az ezen a frekvencián működő berendezésekhez nem szükséges engedély, és nem zavarják a rádiókommunikációt. Ez a kiosztás a 13,56 MHz-et gyakorlati szabványsá teszi a plazmafeldolgozó berendezésekben. Más ISM-frekvenciákat, például 2,45 GHz-et (mikrohullám) is használnak speciális plazma alkalmazásokhoz, de a 13,56 MHz a legszélesebb körben használt szabvány.
Shenzhen CKD Technology Co., Ltd.,A 2010-ben alapított céget Kína technológiai innovációs központjának szívében alapították, és a csúcsminőségű precíziós adagoló- és félvezetőcsomagoló berendezések vezető szállítója, beleértve a fejlett félvezető-ellenőrző berendezéseket is. Több márkát és modellt felölelő átfogó készletünkkel és minden típusú tartozék bőséges készletével stabil, megbízható és folyamatos gyártást biztosítunk ügyfeleink számára. Professzionális mérnökeinkből álló csapatunk kulcsrakész megoldásokat szállít, és helyi támogatásunk Szingapúrban, Malajziában, Vietnamban és Thaiföldön garantálja, hogy Ön mindig műszaki és minőségi garanciával rendelkezik a gyártáshoz. A „pontosság, stabilitás és hatékonyság” alapértékeitől vezérelve a CKD világszerte több száz vállalat számára nyújtott intelligens gyártási fejlesztéseket, amelyek széles körű elismerést és szilárd hírnevet szereztek az iparágban.
AFélvezető plazmatisztítóa modern félvezetőgyártás és -csomagolás kritikus eleme. A plazma – az anyag negyedik halmazállapota – egyedülálló tulajdonságainak hasznosításával száraz, maradvány- és sérülésmentes módszert biztosít a szerves szennyeződések eltávolítására, a natív oxidok csökkentésére és a felületek tisztítására. A technológia a precíz tervezésre épül: a vákuumkamra, a rádiófrekvenciás tápegység, a gázellátó rendszer és a vezérlő elektronika együttesen működik, hogy ellenőrzött plazmakörnyezetet hozzon létre. Amint azt feltártuk, a kulcsfontosságú műszaki jellemzők – alapnyomás, rádiófrekvenciás teljesítmény, gázáramlás szabályozása – közvetlenül meghatározzák a rendszer teljesítményét és tisztítási képességeit. A Semiconductor Plasma Cleaner nem csupán egy berendezés; ez a nagy hozamú félvezetőgyártás, a MEMS-gyártás és a fejlett csomagolás elengedhetetlen eszköze, biztosítva azt a felületi tisztaságot, amely minden további folyamatlépés előfeltétele.
