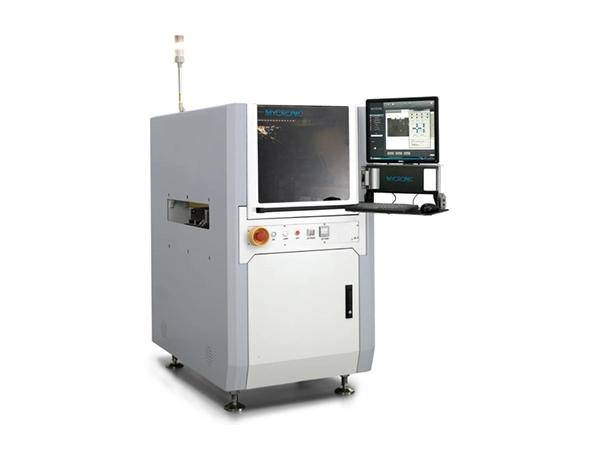

A MYJ10X forrasztópaszta-sugaras nyomtatási rendszer nem síkbeli nyomtatott áramköröket (0,4 mm-nél kisebb magasságkülönbséggel) képes kezelni, és szabályozható forrasztópaszta vastagságot kínál, lehetővé téve a felhasználók számára, hogy különböző vastagságokat adjanak meg különböző helyeken. Támogatja a közvetlenül az alkatrészekre történő nyomtatást – így alkalmassá teszi a 3D/halmozott összeszerelési folyamatokhoz –, és nagy hatékonyságot biztosít azáltal, hogy nincs szükség sablonokra.
- Nincs szükség sablonra; különösen alkalmas speciális forrasztási formákat igénylő alkalmazásokhoz
- Gyors programozás és ellenőrzés különböző termékekhez
- Képes kezelni a forrasztási térfogat jelentős ingadozásait ugyanazon a terméken a szomszédos betétek között
- Könnyen támogatja a PoP (Package-on-Package) forrasztóadagoló alkalmazásokat
- Nincs szükség tisztításra; rendkívül egyszerű karbantartás
- Különösen alkalmas nagy integrációs sűrűségű termékekhez
- Rugalmas adagolás egyenetlen felületű (változó magasságú) termékekhez; a forrasztási mennyiség pontos szabályozása
| Alapparaméterek | MYJ10X beépített forrasztópaszta sugárzó platform |
| Méretek | 770 x 1200 x 1400 mm (Sz x Mé x Ma) |
| Gép súlya | 650 kg (normál konfiguráció) |
| Adagoló terület | Sz x M = 350 mm x 475 mm (normál konfiguráció) |
| Max. PCB méret (egysávos mód) | Szé x M = 350 mm x 475 mm |
| Max. PCB méret (kétsávos mód) | Szé x Mé = 350 mm x 210 mm (kétvágányú egyidejű) |
| Szállítószalag | Magasság 890–965 mm; szabványos SMEMA kommunikáció; kétvágányú opció is elérhető |
| Szállítószalag teherbírása (beleértve a rögzítést) | 3 kg (nagyobb rakományokhoz testreszabás szükséges) |
| Szállítószalag szélesség beállítási tartomány | Egyvágányú: 50–475 mm; kétvágányú szimultán: 50-210mm |
| PCB vastagság | 0,5 mm < T < 6 mm; más vastagságokhoz testreszabás szükséges |
| Pozícionálási pontosság | ±30 μm @ 3σ (X, Y) |
| Ismételhetőség | ±15 μm @ 3σ (X, Y) |
| Max. sebesség | 1000 mm/s (X, Y) |
| Max. gyorsulás | 1 g (X, Y) |
|
|
|
| Alapvető paraméterek | Forrasztópaszta sugárzó szelep |
| AP szelepkonfiguráció (kicsi) | 215–260 μm; 2,1–3,2 nl; 200 Hz |
| AG szelepkonfiguráció (közepes) | 330-520μm; 5-20nl; 160-300 Hz |
| Anyag betáplálási levegő nyomása | 15,9 Psi |
| Sugárzási magasság | 0,6±0,1 mm |
| Tanúsítvány típusa | CE |
