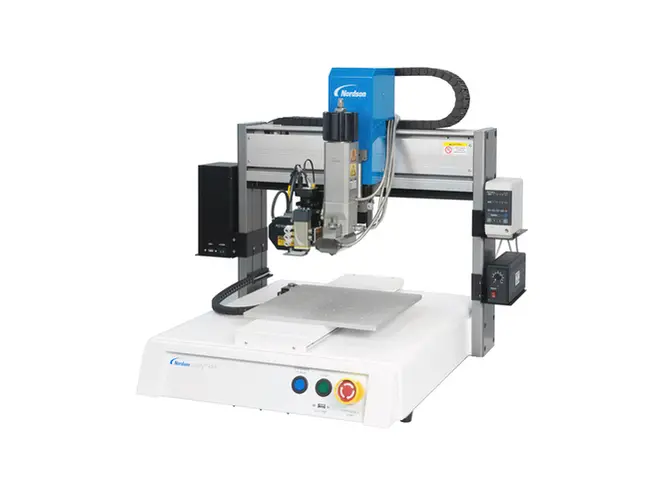

A professzionális UNITY Motion™ szoftver és az integrált látási képességek megkönnyítik a Unity 4 tengelyes rendszer beállítását és programozását. Az egyidejű X és Y mozgás az U-tengely forgatása során pontos programozási pontokat biztosít a 360°-os forgási sík mentén tetszőleges szögben történő adagoláshoz.
| Modell | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Tengelyek száma | 4 tengely | 4 tengely |
| Maximális munkaterület (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 hüvelyk) | 350/400/100 mm ±1080° (13,8/15,7/3,9 hüvelyk) |
| Munkadarab hasznos teher (I/U) | 7/2 kg (15,4/4,4 font) | 22/2 kg (48,5/4,4 font) |
| Szerszám hasznos terhelés | 8 kg (17,6 font) | 8 kg (17,6 font) |
| Maximális sebesség (XY/Z) | 800/320 mm/s (31,4/12,6 hüvelyk/s) | 500/250 mm/s (19,7/9,8 in/s) |
| Max. sebesség (U) | 1080°/s | 1080°/s |
| Egységsúly | 61 kg (134,5 font) | 70 kg (154,3 font) |
| Méretek (Sz x Mé x Ma) | 820x672x867,5 mm (32,2x26,5x34,2 hüvelyk) | 820x672x867,5 mm (32,2x26,5x34,2 hüvelyk) |
| Hajtásrendszer | 3 fázisú mikrolépcsős motor | Zárt hurkú léptetőmotor és meghajtó csomag abszolút érzékelővel |
| Hajtásrendszer (U) | 5 fázisú mikro léptetőmotor | 5 fázisú mikro léptetőmotor |
| Memória kapacitás | PC tárhely | PC tárhely |
| Adattárolás | PC tárhely | PC tárhely |
| Általános célú I/O | 8 bemenet/8 kimenet (16/6 opcionális) | 8 bemenet/8 kimenet (16/6 opcionális) |
| Vezetési mód | PTP és CP | PTP és CP |
| Tápegység | Automatikus kapcsolás, AC 100–240 V, 380 W | Automatikus kapcsolás, AC 100–240 V, 380 W |
| Interpoláció | 4 tengely (3D tér) | 4 tengely (3D tér) |
| Ismételhetőség | ±0,02 mm (0,0008 hüvelyk) | ±0,01 mm (0,0004 hüvelyk) |
| Üzemi hőmérséklet | 10–40 °C (50–104 °F) | 10–40 °C (50–104 °F) |
| Zárt hurkú motorrendszer | Nem elérhető | Beleértve |
| Tippfelismerő rendszer | Választható | Beleértve |
| Nagy pontosságú látás | Beleértve | Beleértve |
| Lézeres magasságérzékelés | Nem elérhető | Választható |
