• A nagy pontosságú integrált hegesztett keret hosszú távú stabilitást biztosít a mozgás pontosságában
• Importált precíziós golyóscsavarokat használ a nagy mozgási pontosság és a csendes működés garantálása érdekében
• Szervomotor zárt hurkú vezérléssel rendelkezik; minimális felbontás 0,002 mm, maximális sebesség 800 mm/s, ismételhetőség ±0,025 mm
• Rozsdamentes acél láncokkal felszerelve, 3 mm/5 mm-es meghosszabbított csapokkal; terhelhetőség 10 kg-ig
• A sínláncok védő kialakítása megakadályozza a ragasztós szennyeződést
• Opcionális egyszegmenses vagy kétszegmenses pályák a változó ciklusidő (CT) követelményeinek kielégítésére
• A sínprofilok keményen eloxált felülettel rendelkeznek a kiváló tartósság érdekében
• Felhasználóbarát felület; egyszerűen kezelhető és könnyen megtanulható
• Támogatja a kínai/angol váltást a különféle nyelvi igények kielégítése érdekében
• Funkciókban gazdag; támogatja a különböző folyamatparaméterek zárt hurkú monitorozását
• Támogatja az online és offline programozást, hogy megfeleljen a különböző helyszíni működési igényeknek
• Bővíthető MES termelés nyomonkövetési rendszerekkel
• Támogatja a CCD-alapú kiindulási jel pozicionálását a bevonat pontosságának és a gyártási stabilitásnak a biztosítása érdekében
• A szoftver alapú automatikus látáskompenzáció hatékonyan kiküszöböli a tábla eltolódásából adódó pozicionálási hibákat
• Támogatja a CCD programozást, jelentősen csökkentve a kézi tanítással kapcsolatos időköltségeket

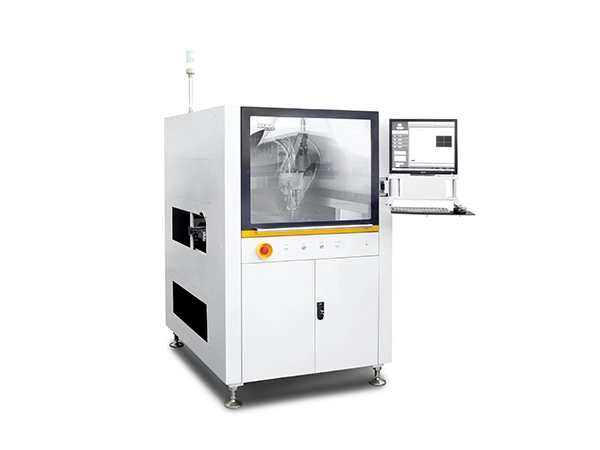

| Alapparaméterek | AC-500D |
| Hatalom | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Légnyomás | 80 psi (5,5 bar) |
| Méretek | 1194 × 1462 × 1610 mm (Sz × M × Ma) |
| Gép súlya | 700 kg |
| Kipufogógáz követelmények | Átmérő 200mm, légáramlás ≥13m³/perc |
| Szélességállítási módszer | Elektromos |
| Kommunikációs protokoll | SMEMA |
| Adagoló terület | L750 × W600 mm (egyszelepes) |
| L650 × W600 mm (V-5000 + V-420) | |
| L650 × W550 mm (V-5000 Tilt + V-420) | |
| X/Y tengely sebessége | 800mm/s |
| X/Y tengely max. gyorsulás | 0,8 g |
| X/Y/Z-tengely ismételhetősége | ± 25μm, 3σ |
| X/Y/Z tengelyű hajtásrendszer | Szervo motor, golyós csavar |
| Z-tengely sebessége | 300mm/s |
| Z-tengely max. gyorsulás | 0,3 g |
| Szállítószalag teherbírása | 10 kg |
| Min. tábla szélessége | 50 mm |
| Max. tábla szélessége | 650 mm |
| Max. tábla hossza | 700 mm |
| Min. tábla élhézag | 5 mm |
| Max. alkatrész magassága | 100 mm-rel a szállítószalag felett és alatt |
| Szállítószalag magassága | 900±20mm |
| Szállítószalag sebessége | 2-5 m/perc |
| Irány közvetítése | Bal → Jobb, Jobb → Bal |
| Alsó visszatérő pálya magassága | 500 mm távolságra a szállítópályától |
